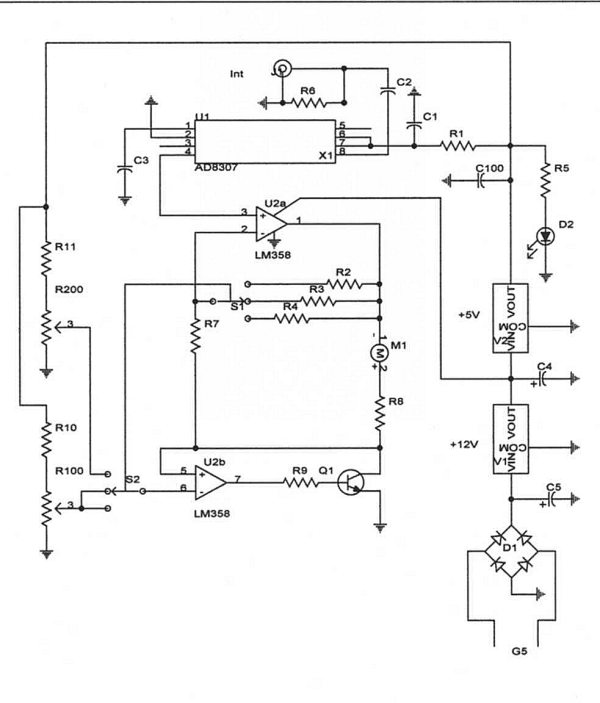

Selektywny
detektor szumu DC-500
MHz
Wykonał
SP2DDX na podstawie
opracowania S57UUU
| R1 |
4,7 |
C1 |
100
nF |
| R2 |
390 |
C2 |
8
pF |
| R3 |
3k3 |
C3 |
1
pF |
| R4 |
18
k |
C4 |
25
uF/10V |
| R5 |
470 |
C5 |
100
uF/16V |
| R6 |
51 |
Cx1,2,3 |
100
nF |
| R7,R9 |
220 |
K1 |
AD
8307 |
| R8 |
* |
K2 |
LM
358 |
| R10,R11 |
8k2 |
T1 |
BC
548 |
| PR1,PR2 |
10
k |
D1 |
Led |
| ST1 |
7812 |
ST2 |
7805 |
